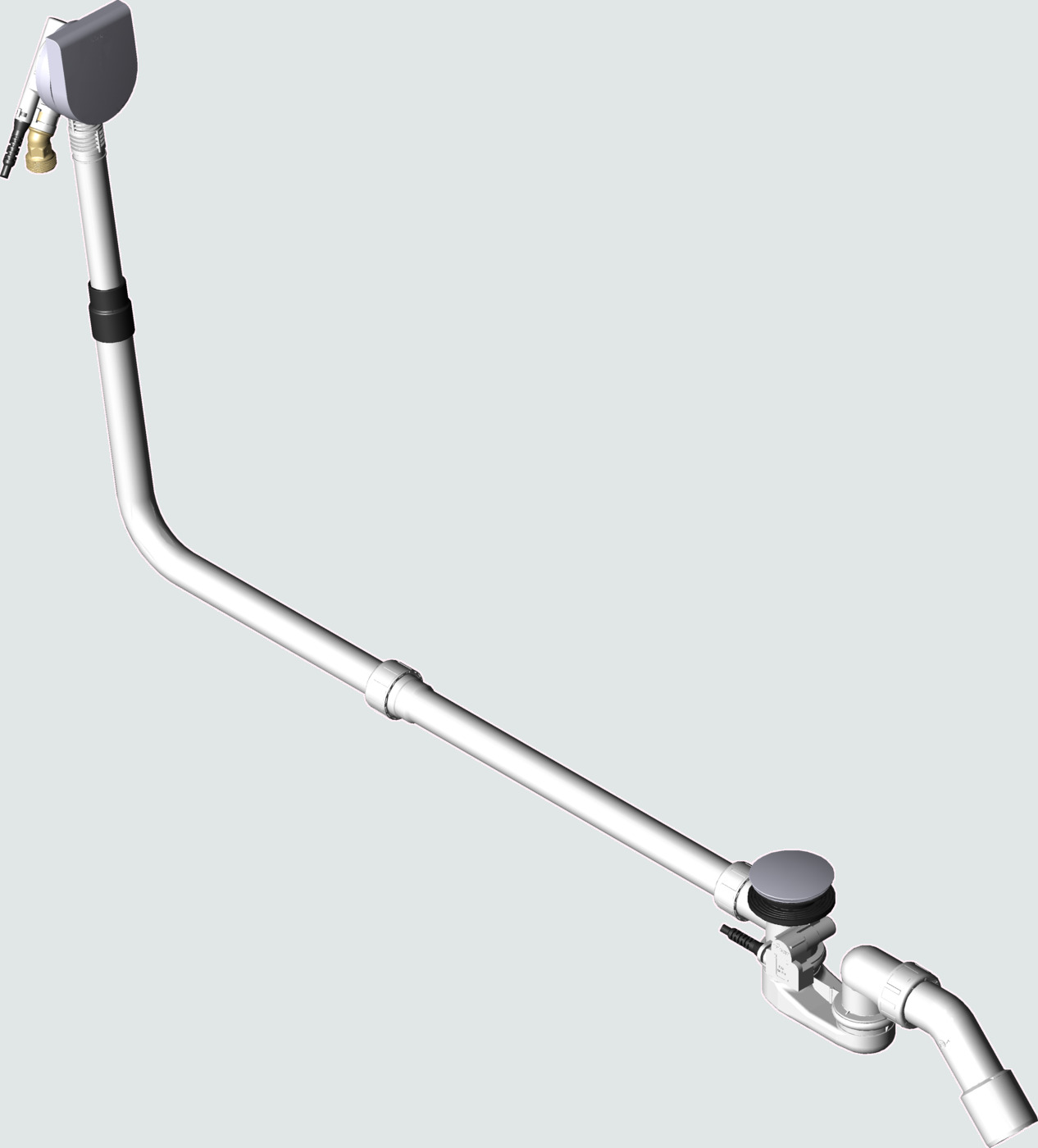

Multiplex Trio-Afvoer/overloop

Multiplex Trio-Afvoer/overloop

Visign MT9
waterstandhoogte plus 5 cm
vlakke uitvoering: slechts 33 mm benodigde plaatsingsruimte achter de bad
  • voor watertoevoer door overloophuis
  • kunststof
  • keuzemogelijkheid voor de waterstandhoogte

Uitrusting

Overlooprozet, draairozet verchroomd, afsluiter verchroomd, sifon, afvoerbocht 45°, ventiel verchroomd

Technische data

waterslothoogte 50 mm
afvoercapaciteit 300 mm (volgens NBN EN 274) 0,92 l/s
overloopcapaciteit bij 60 mm opstuwhoogte boven midden overloopgat 0,63 l/s

Richtlijn

Zie actuele gebruiksinstructies.

model 6170.12

Artikelen

DN KL L H BEL B52 uitvoering VE artikel hoeveelheid
40/50 1070 100–680 180–480 ✓ ✓ verchroomd 1 733 612

KL = kabellengte
BEL = bad extra lang
B52 = voor baden met afvoergat-Ø 52

Etiketten

DN KL L H BEL B52 uitvoering magazijnbarcode (doos) magazijnbarcode (etiket) artikel
40/50 1070 100–680 180–480 ✓ ✓ verchroomd 733 612

CAD-bestanden

  • Linkermuisknop gebruiken om te draaien
  • Rechtermuisknop gebruiken om te verplaatsen
  • Muiswieltje gebruiken om te zoomen
  • Met één vinger aanraken om te draaien
  • Met twee vingers aanraken om te verplaatsen
  • Pinch om te zoomen

(Selecteer alstublieft)

DN KL L H BEL B52 uitvoering bestandsgrootte artikel
40/50 1070 100–680 180–480 ✓ ✓ verchroomd 10 MB 733 612

KL = kabellengte
BEL = bad extra lang
B52 = voor baden met afvoergat-Ø 52

Downloads

Gebruiksaanwijzingen

Multiplex Trio-afvoer/overloop Visign MT9

Gebruikersinformatie met een beschrijving van het product, een handleiding voor de vakkundige montage voor installateurs en bedienings- en onderhoudsaanwijzingen voor eindverbruikers.
bestandsgrootte: 3 MB
bestandstype: PDF
Download
